信號發生器又稱信號源或振蕩器，是用來產生各種電子信號的儀器，是電子工程師常用的儀器之一，今天就來給大家分享一下信號發生器分類及選型注意事項：

　　1、信號發生器按波形分類

　　正弦信號發生器

　　函數信號發生器

　　掃頻信號發生器

　　脈沖及數字信號發生器

　　調制信號發生器

　　噪聲及偽隨機信號發生器

　　任意波形發生器

　　2、信號發生器按基波頻率分類

　　超低頻信號源0.0001~1000Hz

　　低頻信號源1Hz~200KHz

　　視頻信號源10Hz~10MHz

　　高頻信號源200KHz~30MHz

　　甚高頻信號源30~300MHz

　　超高信號源300MHz以上

　　3、信號發生器選型主要指標及注意事項：

　　1.帶寬：信號源的帶寬是信號源所能輸出的最大正弦波的頻率。例如250MHz的信號源是指他的正弦波輸出頻率最大能到250MHz。

　　2.通道數：在使用信號源時需要信號源能同時輸出信號的路數?，F(xiàn)在信號源的通道分為模擬波形輸出通道和數字波形輸出通道。不同信號源廠家的配制相差很大。

　　3.采樣率：信號源在輸出波形時從內存中取點輸出的速度為信號源的采樣率。采樣率越高對于波形的還原程度也越高。

　　4.垂直分辨率：在混合信號發生器中，垂直分辨率與儀器DAC的二進制字長度(單位為位)有關，位越多，分辨率越高。DAC的垂直分辨率決定著復現的波形的幅度精度和失真。分辨率不足的DAC會導致量化誤差，導致波形生成不理想。盡管越高越好，但在AWG中，頻率較高的儀器的分辨率(8位或10位)通常要低于12位或14位的通用儀器。

　　5.輸出信號幅度：信號源的輸出幅度需要根據實驗人員所使用的幅度范圍進行選擇。例如：音響研發工程師需要的信號多為10~100V的大驅動信號，而醫療器械研發工程師所關注的生物電波則集中在uV~mV范文內。

　　6.任意波可編輯長度：現在的信號源一般都叫做--函數/任意波信號源，所謂任意波就是指可以根據使用者要求自己任意編輯的波形。波形長度即用來描繪你所創建的波形所用的點的數量。描述的點越多，還原的波形越真實形態。例如：現在的示波器可以將采集的現場數據波形保存，然后在實驗室里面用信號源復現。若示波器的存儲深度為1Mpts，那么信號源的任意波長度只有不小于1Mpts時才能將信號完美復現。

　　7.相位噪聲：相位噪聲是指單位Hz的噪聲密度與信號總功率之比,表現為載波相位的隨機漂移,是評價頻率源(振蕩器)頻譜純度的重要指標。

　　選型注意事項：

　　信號源一般是只主要作為一個激勵信號源，他的功率驅動能力極小（mW級）。所以如果需要用信號源來驅動后級負載（例如：喇叭，馬達），則需要加裝功率放大器或者選擇功率信號源。

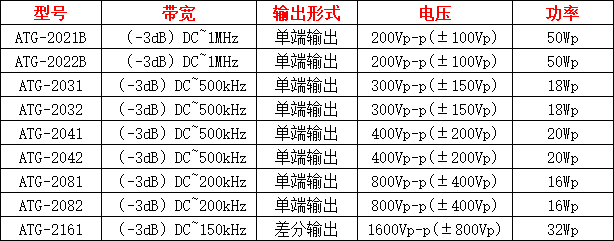

　　圖：ATG-2000系列功率信號源指標參數

　　以上就是給大家?guī)淼男盘?hào)發生器分類及選型注意事項的內容，大家在選擇信號發生器過程中有什么問題，可以隨時聯系安泰技術工程師進行解答。
